Découvrez la machine de séchage à vide pour les besoins de séchage

La structure du séchoir à râteaux:

L'ensemble du dispositif du séchoir à râteaux est principalement composé de la partie mobile de la dent de râteaux, de la partie sous vide, de la partie chauffante et de la partie de captage.le port d'alimentation est bien couvertL'arbre principal du séchoir à râteaux équipé d'un groupe de râteaux dentaires est entraîné par le moteur,et tourne vers l'avant et vers l'arrière à une vitesse d'environ 4 r/min après avoir été décéléré par le réducteurLe matériau se déplace des deux côtés avec la rotation en avant du râteau; lorsque le râteau tourne dans la direction inverse, le matériau converge des deux côtés vers le milieu.Parce que le matériau est indirectement chauffé par de l'eau chaude d'un côté et mélangé uniformément par les dents de râteau de l'autre côtéL'humidité dans le matériau est vaporisée, sous l'action du système de vide, la vapeur d'eau vaporisée passe par le collecteur de poussière sèche, le collecteur de poussière humide et le condensateur.et est déchargé de la sortie de la pompe à vide.

Le collecteur de poussière sèche capte les matières emportées par la vapeur d'eau vaporisée et l'eau après la condensation de la vapeur d'eau.Le collecteur de poussière humide condense encore la vapeur d'eau vaporisée et capture les solides entraînésLors du séchage des matières nocives, l'efficacité du dépoussiéreur doit être améliorée afin d'éviter la pollution de l'environnement.

Le condensateur est principalement utilisé pour condenser davantage la vapeur d'eau vaporisée et décharger l'eau condensée afin que la pompe à vide du sécheur puisse maintenir un degré de vide élevé,qui favorise une meilleure gazéification de l'humidité interne et de la surface du matériauLe temps de séchage des matières humides varie selon les propriétés du matériau, les différentes exigences en matière de teneur en humidité des entrées et des sorties, le degré de vide pendant le fonctionnement,et la température du milieu de séchageÇa prend généralement plus de dix heures.

1. Structure de l'enveloppe du séchoir à râteau
La coque est composée d'un cylindre d'acier horizontal avec un revêtement extérieur chauffant soudé et un couvercle avec des brides aux deux extrémités.Le couvercle et la partie de remplissage doivent être coupés., et la ligne centrale du couvercle et du cylindre doit différer de 5 mm. Lors de l'installation, la ligne centrale du couvercle doit être inférieure à la ligne centrale du cylindre,Alors, quand les dents de râpe tournentLa coque entière est placée sur deux supports de selle.Notez qu'il devrait y avoir une certaine quantité d'espace pour le mouvement entre l'un des supports et la fondation pour éviter les contraintes causées par l'expansion de l'équipement lorsque la veste est chauffée.
2. Structure des dents de râteau du séchoir à râteau
Le dispositif de dent de râpe du séchoir à râpe est composé de deux groupes de dents de râpe dans les directions gauche et droite,qui sont respectivement revêtues des deux côtés de l'arbre de transmission à des angles opposés. La tête de dent de râteau de la sécheuse à râteau a un trou carré qui correspond à l'arbre de transmission. Lorsqu'il est assemblé, les dents de râteau adjacentes diffèrent de 90 °. Il y a deux formes à l'extrémité des dents de râteau.,L'un est plat et en forme de pagaie, et l'autre est également plat mais irrégulier, mais ils sont tous à un certain angle par rapport à l'axe de l'arbre de transmission (c'est-à-dire gauche et droite).Des dents de râteau en forme de pagaie sont utilisées au milieu de l'équipement, et des dents de râteau de forme spéciale sont utilisées à l'extrémité du séchoir pour s'adapter à la surface de la paroi interne du couvercle.et les dents de râteau de droite sont installées de l'autre côtéAinsi, lorsque le matériau est ajouté, lorsque les dents de râteau tournent vers l'avant et vers l'arrière, le matériau peut être déplacé des deux côtés et ensuite vers le milieu, de sorte que le matériau est mélangé uniformément.D'une part, le matériau ne sera pas surchauffé lorsqu'il entre en contact avec la paroi interne de la coque, et d'autre part, le matériau peut être broyé, la surface de gazéification est augmentée,et le processus de séchage est favorisé.
En outre, dans chacun des quatre quadrants des dents de râteau, un tuyau en acier sans couture avec les deux extrémités fermées et parallèle à l'arbre principal est placé pour frapper la paroi du dispositif,qui a un certain effet sur les matériaux de décapage et de concassageLes dents de râteau sont généralement en acier coulé. L'arbre motopropulseur est soumis au couple et au moment de flexion pendant le fonctionnement.l'arbre motopropulseur doit également avoir une rigidité suffisante pour éviter d'être coincé avec la surface interne de la coqueL'arbre motopropulseur est généralement fabriqué en acier modèle.
3Le principe de séchage de la sécheuse à râteau permet de savoir que le matériau est chauffé dans le séchoir,l'humidité dans le matériau est vaporisée, et le dispositif de vide génère un vide élevé pour extraire la vapeur d'eau vaporisée, ce qui intensifie l'échappement de l'humidité à l'intérieur du matériau et de l'humidité de surface.Si l'étanchéité entre l'arbre et la coque est mauvaise, le degré de vide dans l'équipement sera considérablement réduit; en même temps, l'entrée d'air froid réduira la température du matériau dans l'équipement et affectera l'efficacité du séchage.L'étanchéité entre l'appareil de râpe et la coque utilise généralement de l'amiante comme chargeur, qui est une structure d'étanchéité simple et efficace. Cette structure d'étanchéité presse également les dents de râteau ensemble, réduisant l'usure sur la face finale des dents de râteau.la sécheuse à râteau a également une veste et un arbre de transmission qui passent la vapeur d'eau, et la correspondance de l'arbre de transmission et les dents de râpe.

Spécification technique:

Note: la quantité d'évaporation de l'eau est liée aux caractéristiques du matériau et aux températures d'entrée et de sortie de l'air chaud.la courbe d'évaporation de l'eau est représentée sur la figure ci-dessus (à titre de référence)Comme le produit est constamment mis à jour, les paramètres concernés seront modifiés sans préavis.

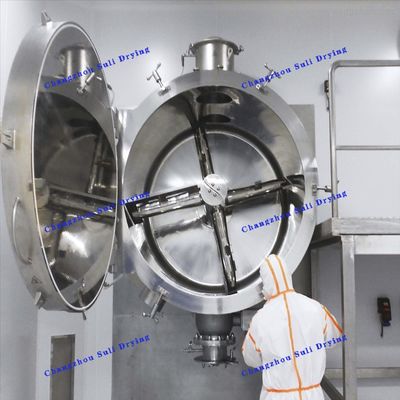

Des photos de l'équipement:
